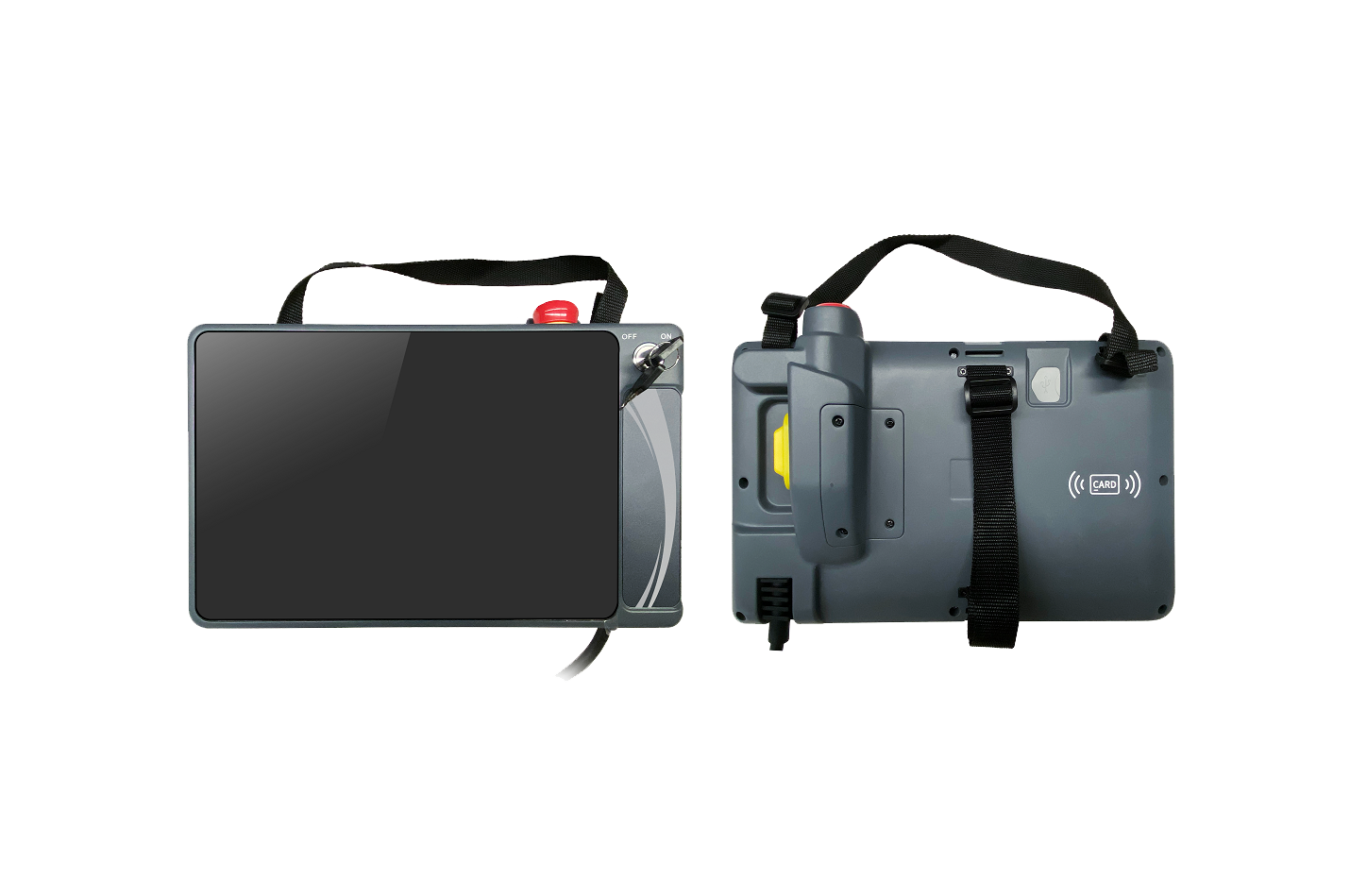

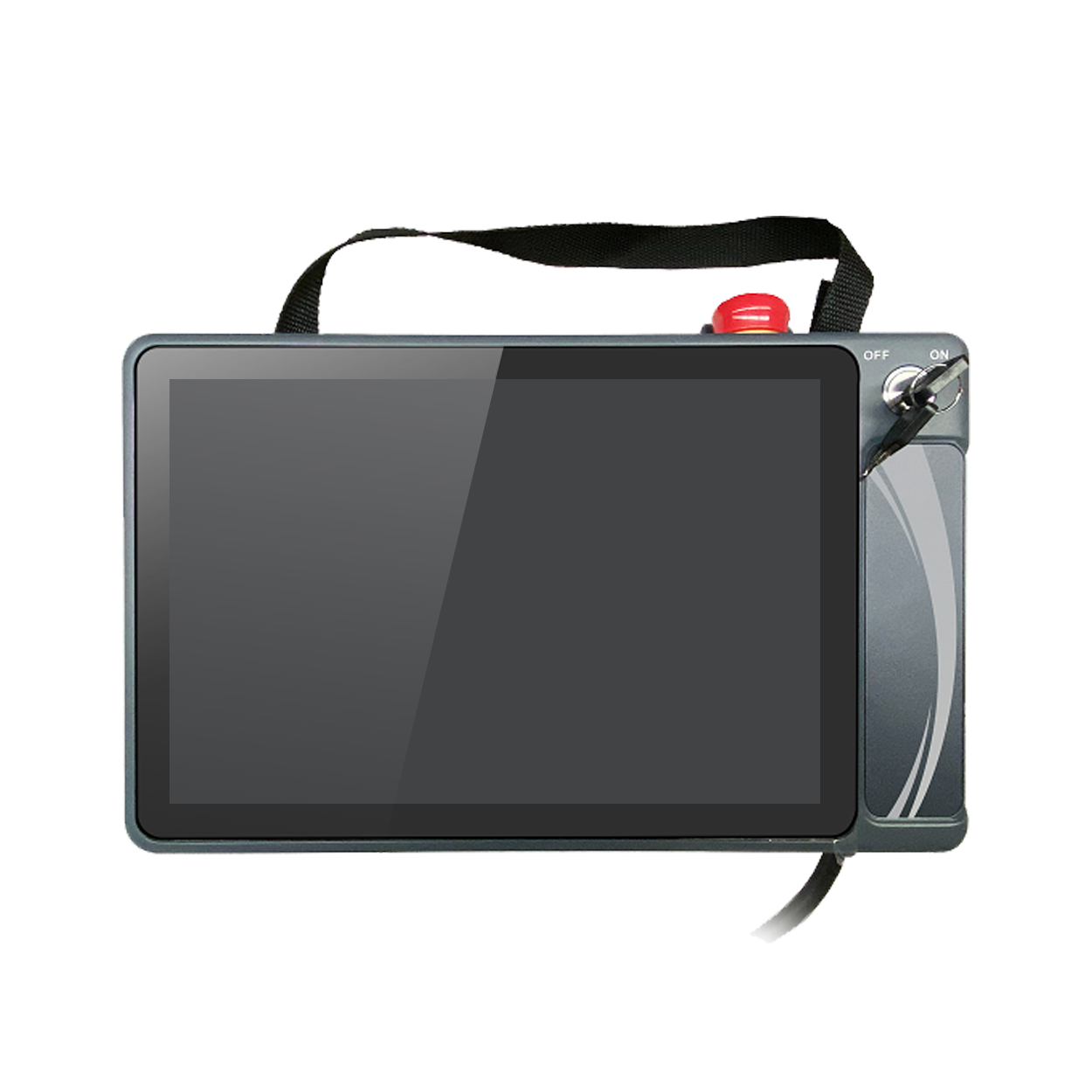

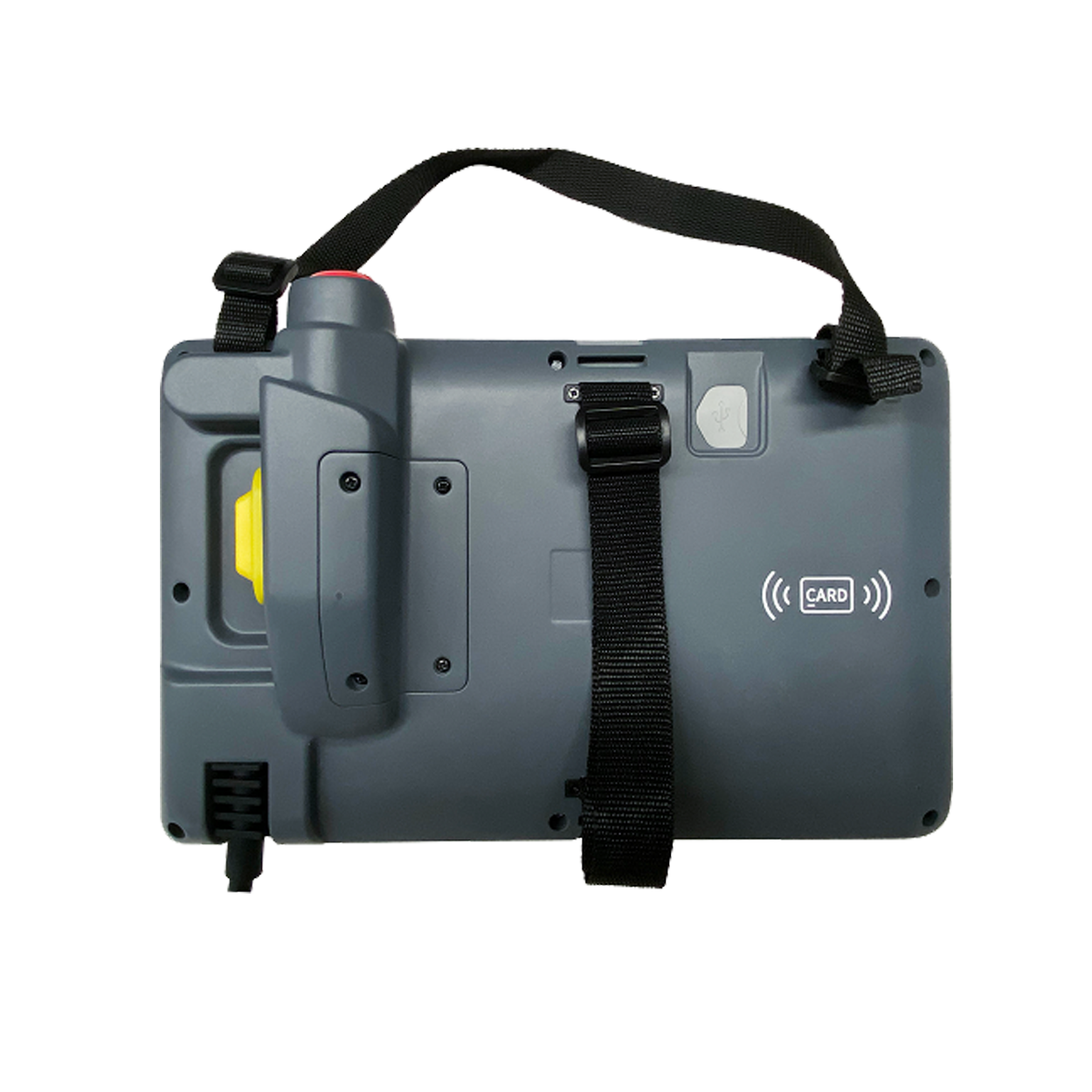

SZ10PES規格型號
性能規格
顯示尺寸
10.1" TFT
顯示區域
133mm(H)×215mm(V)
分辨率
1920*1200像素
顯示色彩
1677萬真彩色
顯示視角
85/85/85/85（左/右/上/下）
對比度
600：1
背光類型
LED
亮度
230cd/m2
背光壽命
30000小時
可編程按鍵
最多支持6個按鍵（選配）
急停開關
1*雙回路急停開關
三選擇開關
1*鑰匙旋鈕開關
握持開關
1*雙回路三段使能開關
RFID
內置
觸控面板
多點式電容
CPU
ARM Cortex-A53 四核 1.8GHz
存儲器
8GB eMMC閃存+1GB RAM 內存
RTC
內置實時時鐘
可擴展存儲器
1 USB Host
打印端口
USB Host/串口
以太網
LAN0:10/100 MHz
程序下載
網口/U盤
網絡接入
有線
通訊端口
COM0：RS422/RS485; COM2；RS232
HMI電氣規格
輸入電源
DC23.2V~DC26.4V
功耗
20W@DC 24V
允許失電
<3ms
絕緣功耗
超過50MΩ@500V DC
耐壓測試
500V AC 1分鐘
HMI結構規格
PCB噴涂
有
外殼材質
工程塑料
外形尺寸
300.64mm×187.54mm×69.69mm
線纜
10米柔性屏蔽線纜（需配接線盒使用）
接線盒
1*航插接線盒（SZ10-BOX）
安裝方式
懸掛安裝或握持
HMI環境規格
工作環境溫度
0~60℃
工作環境濕度
10~90%RH（無冷凝）
存儲環境溫度
-20~70℃
存儲環境濕度
10~90%RH（無冷凝）
正弦振動測試
10~500Hz，30m/s2，三軸/1小時
冷卻方式
自然風冷
HMI產品認證
面板防護等級
前面板IP54認證
CE認證
通過CE認證（測試標準: EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
HMI軟件
組態軟件
Kinco DTools Pro
